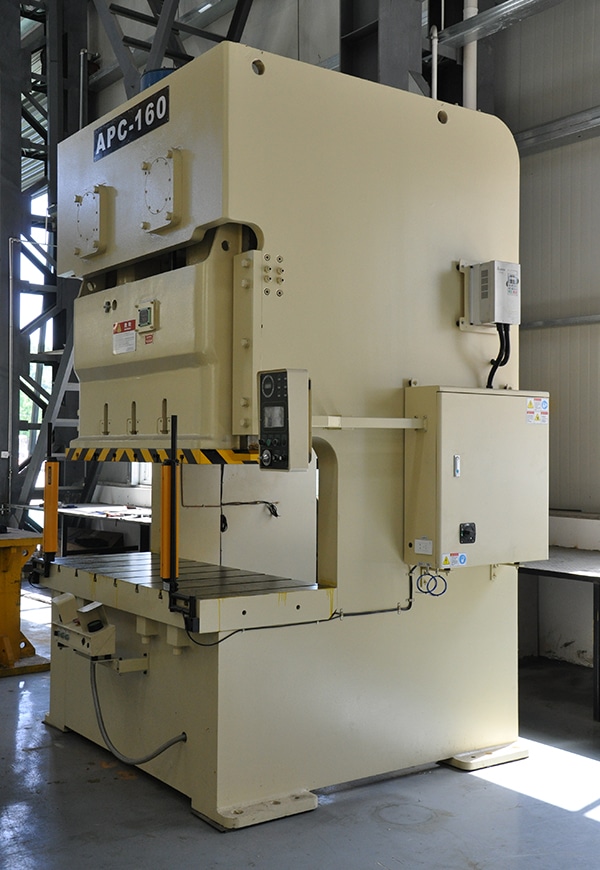

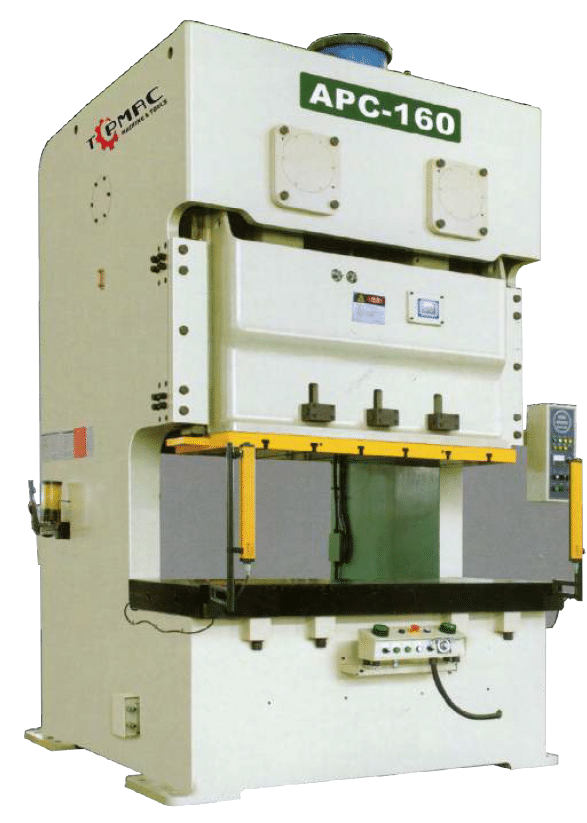

מכבש אקצנטרי דגם APC גל ארכובה כפול (Double Crank)

קטגוריות: ,
לבירורים ושאלות נוספות

המכבש אינו מגיע עם תבניות סטנדרטיות. ייצור התבניות מתבצע בהתאמה אישית בלבד, בהתאם לדרישות הספציפיות של הלקוח.

מפרט טכני (דגמי APC)

מאפיין טכני יחידה APC-110 APC-160 APC-200 APC-250
V H V H V H V H

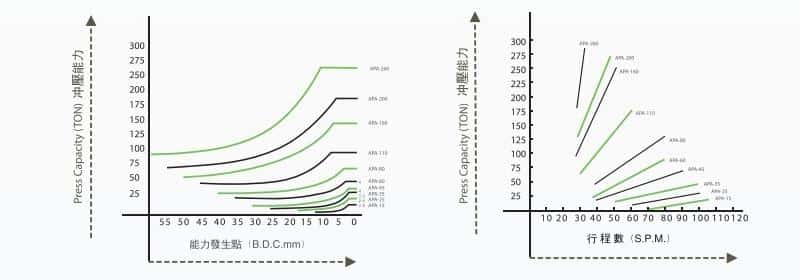

כושר כבישה (Capacity) טון 110 160 200 250
נקודת טונאז' נומינלית מ"מ 5 3 6 3 6 3 7 3.5
מהלך (Stroke) מ"מ 180 110 200 130 250 150 280 170
מהירות עבודה (s.p.m) s.p.m 35-65 50-100 30-55 40-85 25-45 35-70 20-35 30-60
גובה תבנית (Die height) מ"מ 400 435 450 485 500 550 550 605
כיוונון מחליק (Adjustment) מ"מ 100 100 120 120
שטח שולחן (Bolster area) מ"מ 1800x650x130 2000x760x150 2400x840x170 2700x900x170
שטח מחליק (Slide area) מ"מ 1400x500x70 1600x550x70 1850x650x95 2100x700x95
מנוע ראשי (Main motor) kwxP 11x4 15x4 18.5x4 22x4
משקל המכבש (Press weight) טון 14.2 20 27.5 45.5
לחץ אוויר (Air pressure) kg/cm2 5 5 5 5
נתוני כרית (Die Cushion) שתי פלטות ושני צילינדרים
כושר (Capacity) טון 3.6x2 6.3x2 10x2 14x2
מהלך הכרית (Stroke) מ"מ 70 70 80 100
מידות חלק עבודה כרית mm2 350x235x2 410x260x2 540x350x2 640x470x2

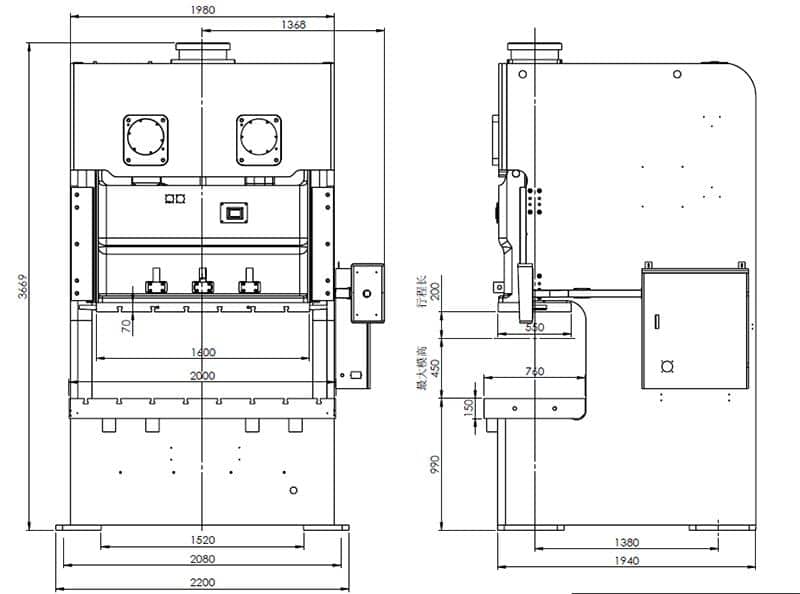

הגדרות

דגם (Model) APC-110 APC-160 APC-200 APC-250
V H V H V H V H
AA 2000 2200 2620 3000
AB 1900 2080 2460 2800
AC 1360 1520 1820 2200
AD 1800 2000 2400 2700
AE 1510 1660 1990 2220
AF 1400 1600 1850 2100
AG 1780 1980 2320 2590
BA 1745 1940 2235 2545
BB 1295 1380 1885 2195
BC 650 760 840 900
BD 330 385 425 455
BE 500 550 650 700
HA (630) (730) (790) (820)
HB 830 865 990 1025 1070 1120 1100 1155
HC 400 435 450 485 500 550 550 605
HD 180 110 200 130 250 150 280 170
HE 3059 3709 3849 4304
HF 1240 1440 1570 1680
OH 035 047 054 054


תצורה סטנדרטית

  • מצמד ובלם יבש (Dry clutch brake)
  • מערכת הפעלה סטנדרטית מבית Yiduan
  • מצבי הפעלה משתנים: בחירה / חיתוך / אינץ' (Jog) / מהלך בטיחותי / פעולה רציפה
  • התקן הגנה מפני עומס יתר (מבוסס לחץ שמן)
  • התקן בטיחות למניעת חריגת מהלך (Over-run safety device)
  • שסתום סולנואיד כפול
  • מערכת לזיהוי הזנה שגויה (Misfeed detection)
  • מנגנון חשמלי לכיוונון המחליק (Slider)
  • מחוון דיגיטלי לגובה התבנית (יחידות של 0.1 מ"מ)
  • מערכת סיכוך חשמלית (גירוז)
  • מונה מצטבר (6 ספרות)
  • מונה מוגדר מראש (Pre-determined counter - 6 ספרות)
  • מונה תחזוקה (6 ספרות)
  • מונה אורך חיים (6 ספרות)
  • מפסק פיקוד זיזים (Cam) אלקטרוני סיבובי (6 חיבורים)
  • התקן פליטת אוויר (Air-blast) - מעגל ראשי "1/2
  • מחבר מקור אוויר - מעגל משני "1/2
  • שקע לבדיקת שגיאות ותקלות
  • שקע כוח (מתאים למתח חד-פאזי 110V בלבד)

ציוד אופציונלי

  • מצמד ובלם רטוב (Wet clutch brake)
  • התקן כרית תבנית (Die cushion)
  • מנוע מהירות משתנה (VS variable-speed motor)
  • ממשק מסך מגע (Touch-screen)
  • התקן בטיחות פוטו-אלקטרי (וילון אור)
  • התקן הזנה למחליק העליון
  • התקן היפוך כיוון למנוע הראשי
  • דוושת רגל (Foot switch)
  • פיני אבטחה ובריחי בטיחות (Safety dog and latch)
  • עמדת הפעלה רצפתית עם לחצני "שתי ידיים" (T-type)
  • שסתום מגנטי לבדיקת חיבורים משתנים
  • רגליות מכונה לשיכוך זעזועים (Anti-vibration mount)
  • מערכת להחלפת תבנית מהירה (QDC)
  • תפסן (Clamper) לתבנית עליונה
  • תפסן (Clamper) לתבנית תחתונה
  • מרים תבניות (Die lifter)
  • זרוע להזזת תבניות
  • בורגי עיגון ולוחות בסיס
  • מערכת הזנה אוטומטית
  • מזין ומיישר (Straightener) בתצורת 3 ב-1 עם בקרת NC
  • מזין גלגלת (Idler wheel) עם בקרת NC
  • מכונת יישור ומזין משולבת 3 ב-1
  • מכונת יישור (Straightening machine)
מכבשי כבישה מדויקים למתכת מסדרת APC (בקיבולת 110-250 טון) משלבים מערכת תנועה רב-כיוונית, שבה מותקנים מוטות קישור בין גלי ארכובה (Crank) כפולים. מוטות אלו נועדו לשאת בעומס המופעל משני מרכזי עבודה רחבים – המחליק (Ram) והשולחן (Bolster). תכנון זה מונע נטייה קדמית של המכבש, שהיא הגורם הישיר לסטייה בייצור. בדרך זו, מובטחים רמת דיוק גבוהה ורעידות מינימליות במהלך הכבישה. כתוצאה מכך, המכבש מתאים במיוחד לעבודות כבישה מדויקות בתצורת ריבוי תחנות (Multi-station).
  • קשיחות מבנית גבוהה: שלדת המכבש מיוצרת מלוחות פלדה איכותיים מרותכים שעברו תהליך הרפיית מאמצים (Stress Relieving). תהליך זה מבטיח דיוק גבוה ויציבות מבנית לאורך זמן.
  • מרכוז מדויק: מרכז התנועה של המכבש חופף למרכז ההנעה שלו, מה שמאפשר פעולת כבישה יציבה ומדויקת ביותר.
  • מערכת איזון כפולה: המכבש מצויד בשני התקני איזון המותקנים על גוף המכונה, המבטיחים פעולה חלקה ויציבה יחסית במהלך העבודה.
  • דיוק כיוונון אופטימלי: המכונה מאפשרת טולרנס (מרווח סטייה) של 0.1 מ"מ בלבד, מה שמאפשר תפעול בטוח, נוח ואמין.
  • רכיבים בעלי עמידות גבוהה: גל הארכובה, גלגלי השיניים, מוטות הקישור ורכיבים נוספים עברו תהליכי הקשיה (Anodizing), השחזה ועיבוד שבבי מתקדם, המעניקים להם תכונות פיזיקליות וכימיות מעולות.
  • מערכת בטיחות ובקרה מקיפה: המכבש מצויד במצמד (Clutch), בלם, שסתום סולנואיד כפול (השולט על המצמד באמצעות ניתוק או הזרמת אוויר) והגנה מפני עומס יתר. אלו מבטיחים תנועה בטוחה ומדויקת של המחליקים (Slides).



מאפיינים:
    • תכנון אופטימלי: שימוש בפלדת סגסוגת בדרגה גבוהה, גל ארכובה כפול ושני מרכזי עבודה רחבים עם מבנה מוט קישור (Connecting bar).
    • פעולה חלקה ויציבה: המכונה כוללת לוחות סימטריים עם מאזן (Balancer) להבטחת עבודה יציבה ושקטה לאורך זמן.
    • כיוונון תבנית מדויק: דיוק כיוונון התבנית מגיע ל-0.1 מ"מ – פתרון בטיחותי, אמין ונוח לתפעול.
    • עמידות מכאנית מעולה: גל הארכובה, גלגלי השיניים ומוט הקישור עברו הקשיה בחמצון וכרסום, מה שמעניק להם ביצועים מכאניים יוצאי דופן ועמידות גבוהה.
    • מערכת בקרה ובטיחות: שימוש במצמד/בלם (Clutch/Brake) רגיש במיוחד ובשסתום אלקטרומגנטי כפול מהדור החדש. הגנה מפני עומס יתר מבטיחה עצירה מדויקת של המחליק וייצור בטיחותי.
    • יעילות בייצור: תכנון מבני מושכל המותאם לייצור אוטומטי, מפחית עלויות ומשפר את תפוקת העבודה.
    • חיסכון באנרגיה: עקרונות תכנון מתקדמים המבטיחים רמת רעש נמוכה, צריכת אנרגיה נמוכה וחיסכון משמעותי בעלויות התפעול.

* תמונות להמחשה בלבד
