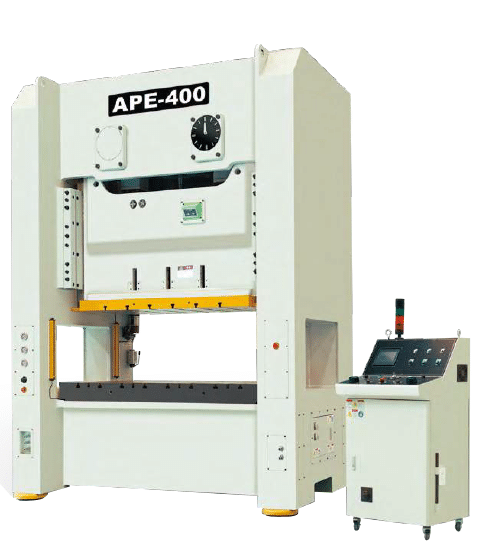

מכבש אקצנטרי דגם APE במבנה סגור עם גל ארכובה כפול

קטגוריות: ,
לבירורים ושאלות נוספות

המכבש אינו מגיע עם תבניות סטנדרטיות. ייצור התבניות מתבצע בהתאמה אישית בלבד, בהתאם לדרישות הספציפיות של הלקוח.

מפרט טכני (דגמי APE)

מאפיין טכני יחידה APE-160 APE-200 APE-250 APE-300 APE-400 APE-500 APE-600
S H S H S H S H S H S H S H

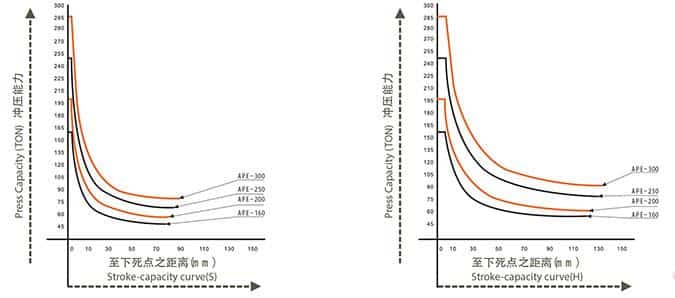

כושר כבישה (Capacity) טון 160 200 250 300 400 500 600
נקודת טונאז' נומינלית מ"מ 6 3 6 3 7 3 7 3 7 3 10 6 10 6
מהלך הבוכנה (Stroke) מ"מ 180 130 250 150 280 170 300 170 300 170 300 180 300 180
מהלכים לדקה (SPM) s.p.m 30-55 / 45 40-85 / 40 20-50 / 50 35-70 / 45 20-40 / 55 30-60 / 45 20-35 / 55 30-50 / 45 20-30 / 55 20-40 / 45 18-25 / 58 20-30 / 48 15-25 / 60 20-30 / 50
כיוונון מחליק (Adjustment) מ"מ 100 120 120 120 120 120 120

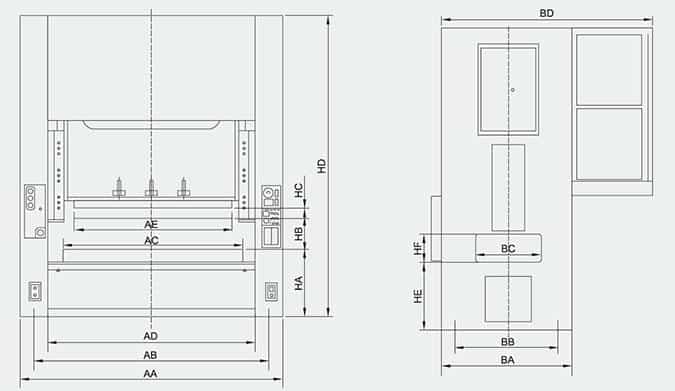

שטח מחליק (Slide area) מ"מ 1600x650 1850x750 2100x900 2100x900 2800x1000 2900x1000 3100x1100
שטח שולחן (Bolster area) מ"מ 1800x760 2200x940 2500x1000 2500x1000 3200x1000 3300x1200 3500x1200
פתח צד (Side opening) מ"מ 700x450 900x600 900x600 900x600 900x600 1000x750 1100x750
מנוע ראשי (Main motor) kwxP 15x4 18.5x4 22x4 30x4 30x4 45x4 55x4
מנוע כיוונון מחליק kwxP 1x4 2x4 2x4 2x4 2x4 3x4 3x4
לחץ אוויר (Air pressure) kg/cm2 6 6 6 6 6 6 6
דיוק המכבש (Precision) - GB(JIS) 1 class

תצורה סטנדרטית (Standard Configuration)
  • מצמד ובלם יבש (Dry clutch brake)
  • מערכת הפעלה סטנדרטית מבית Yiduan
  • מצבי הפעלה משתנים: בחירה / חיתוך / אינץ' (Jog) / מהלך בטיחותי / פעולה רציפה
  • התקן הגנה מפני עומס יתר (מבוסס לחץ שמן)
  • התקן בטיחות למניעת חריגת מהלך (Over-run safety device)
  • שסתום מגנטי כפול (Duplex magnetic valve)
  • אישור מערכת לזיהוי הזנה שגויה (Misfeed detection consent)
  • מנגנון חשמלי לכיוונון המחליק (Slider)
  • מחוון דיגיטלי לגובה התבנית (דיוק של 0.1 מ"מ)
  • מערכת משאבת גירוז אוטומטית (Auto grease pump)
  • מונה מצטבר (6 ספרות)
  • מונה מוגדר מראש (6 ספרות)
  • מונה תחזוקה (6 ספרות)
  • מונה אורך חיים (6 ספרות)
  • מפסק פיקוד זיזים (Cam) אלקטרוני סיבובי (6 חיבורים)
  • התקן פליטת אוויר (Air-blast) - מעגל ראשי "1/2
  • מחבר מקור אוויר - מעגל משני "1/2
  • שקע לבדיקת שגיאות ותקלות
  • שקע כוח (מתאים למתח חד-פאזי 110V בלבד)

ציוד אופציונלי (Optional Configuration)
  • מצמד ובלם רטוב (Wet clutch brake)
  • התקן כרית תבנית (Die cushion)
  • מנוע מהירות משתנה (VS variable-speed motor)
  • ממשק מסך מגע (Touch-screen)
  • התקן בטיחות פוטו-אלקטרי (וילון אור)
  • התקן הזנה למחליק העליון
  • התקן היפוך כיוון למנוע הראשי
  • דוושת רגל (Foot switch)
  • פיני אבטחה ובריחי בטיחות (Safety dog and latch)
  • עמדת הפעלה רצפתית עם לחצני "שתי ידיים" (T-type)
  • שסתום מגנטי לבדיקת חיבורים משתנים
  • רגליות מכונה לשיכוך זעזועים (Anti-vibration mount)
  • מערכת להחלפת כלים מהירה (Rapid tooling exchange)
  • תפסן (Clamper) לתבנית עליונה
  • תפסן (Clamper) לתבנית תחתונה
  • מרים תבניות (Die lifter)
  • זרוע להזזת תבניות
  • בורגי עיגון ולוחות בסיס
  • מערכת הזנה אוטומטית
  • מזין ומיישר (Straightener) בתצורת 3 ב-1 עם בקרת NC
  • מזין גלילים (Roll feeder) עם בקרת NC
  • מכונת יישור ומזין משולבת 2 ב-1
  • מיישרת (Leveler)
  • קשיחות שלדה גבוהה: שלדת המכבש מיוצרת מלוחות פלדה איכותיים מרותכים שעברו תהליך הרפיית מאמצים (Stress Relieving). תהליך זה מבטיח דיוק גבוה ויציבות מבנית מרבית.
  • תכנון אופטימלי: המכבש משלב פלדות סגסוגת בדרגה גבוהה, גלי ארכובה (Crank) כפולים, ומבנה מחליק (Ram) ושולחן (Bolster) רחבים. מבנה נשיאת העומס כולל מוטות קישור המותקנים בין גלי הארכובה הכפולים, המפזרים את העומס על פני שני מרכזי עבודה רחבים למניעת סטיות.
  • פעולה יציבה: להבטחת עבודה חלקה, המכונה מצוידת בשני מחליקי איזון נגדי (Counterbalancing slides) ובהתקן איזון ייעודי.
  • דיוק כיוונון מרבי: למכונה טולרנס (מרווח סטייה) של 0.1 מ"מ בלבד, מה שמאפשר תפעול בטוח, נוח ואמין ברמות הדיוק הגבוהות ביותר.
  • רכיבים בעיבוד מתקדם: גל הארכובה, גלגלי השיניים ומוטות הקישור עברו הקשיה (Anodizing), השחזה ועיבוד שבבי קפדני, המעניקים להם תכונות פיזיקליות וכימיות מעולות ועמידות לשנים.
  • מערך בקרה ובטיחות היקפי: המכבש מצויד במצמד (Clutch), בלם, שסתום סולנואיד כפול (השולט על אספקת האוויר למצמד) והגנה מפני עומס יתר. מערכות אלו מבטיחות פעולה בטוחה ודיוק עצירה מושלם של המחליקים.
מאפיינים:
    • דיוק בתנועה: שמירה על אחידות בין מרכז התמסורת למרכז המכונה מבטיחה דיוק מרבי בתהליך הכבישה.
    • יציבות תפעולית: לוחות סימטריים עם מאזן (Balancer) מבטיחים עבודה חלקה, שקטה ויציבה של המכונה.
    • כיוונון תבנית מדויק: מערכת כיוונון התבנית מאפשרת דיוק של עד 0.1 מ"מ, תוך דגש על נוחות ובטיחות המפעיל.
    • רכיבים מוקשחים: גל הארכובה, גלגלי השיניים ומוט הקישור עברו הקשיה בחמצון וכרסום מדויק, המעניקים להם עמידות וביצועים מכאניים יוצאי דופן.
    • מערכות בטיחות מתקדמות: שימוש במצמד/בלם רגיש ובשסתום אלקטרומגנטי כפול מהדור החדש. הגנה מפני עומס יתר מבטיחה עצירה מדויקת של המחליק (Slider) וייצור בטיחותי.
    • תכנון לייצור אוטומטי: מבנה מושכל המאפשר שילוב קל במערכי ייצור אוטומטיים, מה שמוביל להפחתת עלויות ולשיפור היעילות.
    • חיסכון ואיכות סביבה: תכנון מתקדמת המאפשר רמת רעש נמוכה, צריכת אנרגיה מופחתת ועלויות תפעול נמוכות.

* תמונות להמחשה בלבד
