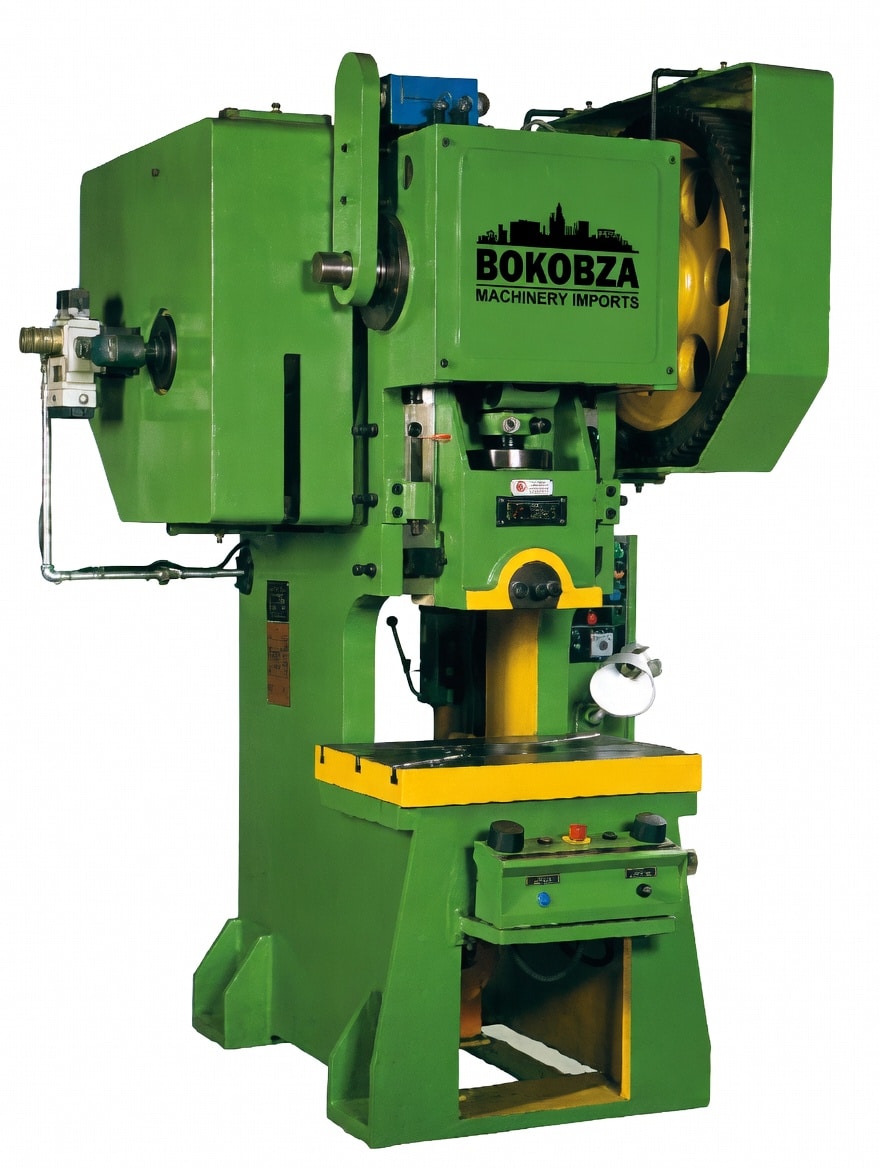

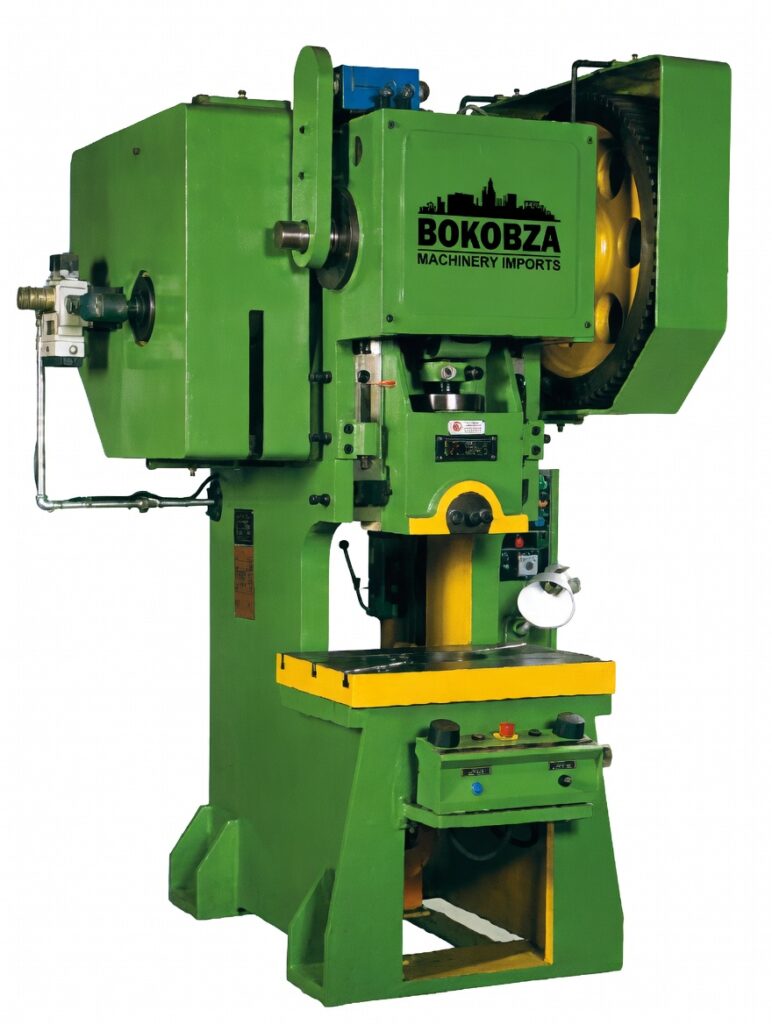

מכבש אקצנטרי דגם JE21 גב פתוח ושולחן קבוע

קטגוריות: ,
לבירורים ושאלות נוספות

המכבש אינו מגיע עם תבניות סטנדרטיות. ייצור התבניות מתבצע בהתאמה אישית בלבד, בהתאם לדרישות הספציפיות של הלקוח.

מאפיין טכני JE21-16D JE21-25D JE21-40D JE21-63D JE21-80D JE21-100D JE21-125D
כושר כבישה (טון לחץ / kN) 160 250 400 630 800 1000 1250
מרחק נקודת כוח נומינלית (מ"מ) 2 2.5 4 4 5 6 6
מהלך הבוכנה (מ"מ) 0-70 0-80 20-120 20-120 10-130 16-140 16-140
מספר מהלכים לדקה (SPM) 130 100 70 60 53 40 40
גובה תבנית מקסימלי (מ"מ) 170 180 220 290 330 320 320
כיוונון גובה הבוכנה (מ"מ) 30 70 80 80 100 100 100
מרחק בין מרכז הבוכנה לגוף (מ"מ) 170 210 250 300 300 380 380
מידות פלטת השולחן עומק×רוחב (מ"מ) 320×480 400×600 480×710 570×760 580×860 710×1100 720×1200
קדח בשולחן - קוטר עליון×עומק×קוטר תחתון (מ"מ) φ100 φ120 φ220×25×φ180 φ200×45×φ180 φ200×45×φ180 φ260×50×φ220 φ260×50×φ220
עובי פלטת השולחן (מ"מ) 60 70 80 90 100 120 120
פתח בשולחן - קוטר×עומק×רוחב (מ"מ) 160×160 180×180 220×220 פלדה: 220×250 יציקה: φ280×220×320 פלדה: 220×260 יציקה: φ280×220×380 260×290 260×290
שטח פני הבוכנה עומק×רוחב (מ"מ) 180×200 210×250 270×320 280×320 280×380 420×560 420×560
חור הקיבוע לציוד - קוטר×עומק (מ"מ) φ40×60 φ40×70 φ50×70 φ50×80 φ60×75 φ60×80 φ60×80
מרחק בין עמודים (מ"מ) 250 330 410 פלדה: 470 יציקה: 320 פלדה: 450 יציקה: 410 630 620
הספק מנוע (kW) 2.2 3 4 5.5 7.5 7.5 11
מידות חיצוניות עומק×רוחב×גובה (מ"מ) 1050×1175×1830 1560×1300×2210 1620×1450×2350 1700×1550×2640 1720×1630×2720 2200×1850×3050 2200×1850×3050
משקל נקי (ק"ג) 1600 2204 3286 פלדה: 4550 יציקה: 5000 פלדה: 5500 יציקה: 6412 9000 11000
מאפיינים מרכזיים:
    • גל ארכובה אופקי (הוריזונטלי): מבנה המקנה יציבות וקלות בתחזוקה השוטפת.
    • מערכת משולבת של מצמד (קלאץ') ובלם פנאומטיים מסוג חיכוך יבש: מנגנון מכני פשוט ואמין המיועד לעבודה מאומצת ורציפה.
    • מנגנון כיוונון מהלך של גובה הסגירה עם תצוגת שנתות (סקאלה): דגמי ה-"D" מצוידים במכשיר כיוונון המותקן על גל הארכובה, המאפשר לשנות את אורך המהלך בהתאם לצורכי העבודה הספציפיים.
    • מחוון גובה סגירה: כיוונון גובה הסגירה הידני כולל תצוגת סקלה המאפשרת דיוק בחזרה על הגדרות עבור תבניות שונות.
    • איזון הרמה: דגמי JE21-100D ומעלה מצוידים במנגנון איזון הרמה (Lifting balance)
    • שסתומי בטיחות כפולים (דופלקס)
    • מערכת שליטה ובקרה ממותג בינלאומי

שימושים נפוצים בתעשייה:
המכבש הינו רב-תכליתית (פרס אוניברסלי) ומתאים למגוון פעולות בעיבוד קר של פחים:
    • ניקוב (Punching): יצירת חורים מדויקים.
    • חיתוך/גזירה (Blanking): הפרדת חלק מהפח לפי צורה מוגדרת.
    • כיפוף (Bending): יצירת זוויות בחלקי פח.
    • מתיחה רדודה (Shallow Stretching): עיצוב נפחי בסיסי של הפח.

בטיחות ותחזוקה:
  • הפעלה: לרוב המכונה מגיעה עם אפשרות להפעלה באמצעות דוושת רגל או כפתורי הפעלה בשתי ידיים (Anti-tie down) להגברת בטיחות המפעיל.
  • אופציות הגנה: ניתן להוסיף וילונות אור (Light Curtains) או מגני בטיחות פיזיים סביב אזור העבודה.
  • חומרי מבנה: גוף המכונה עשוי לרוב מיציקת ברזל קשיחה המפחיתה ויברציות ושומרת על דיוק התבנית לאורך זמן.

* תמונות להמחשה בלבד
