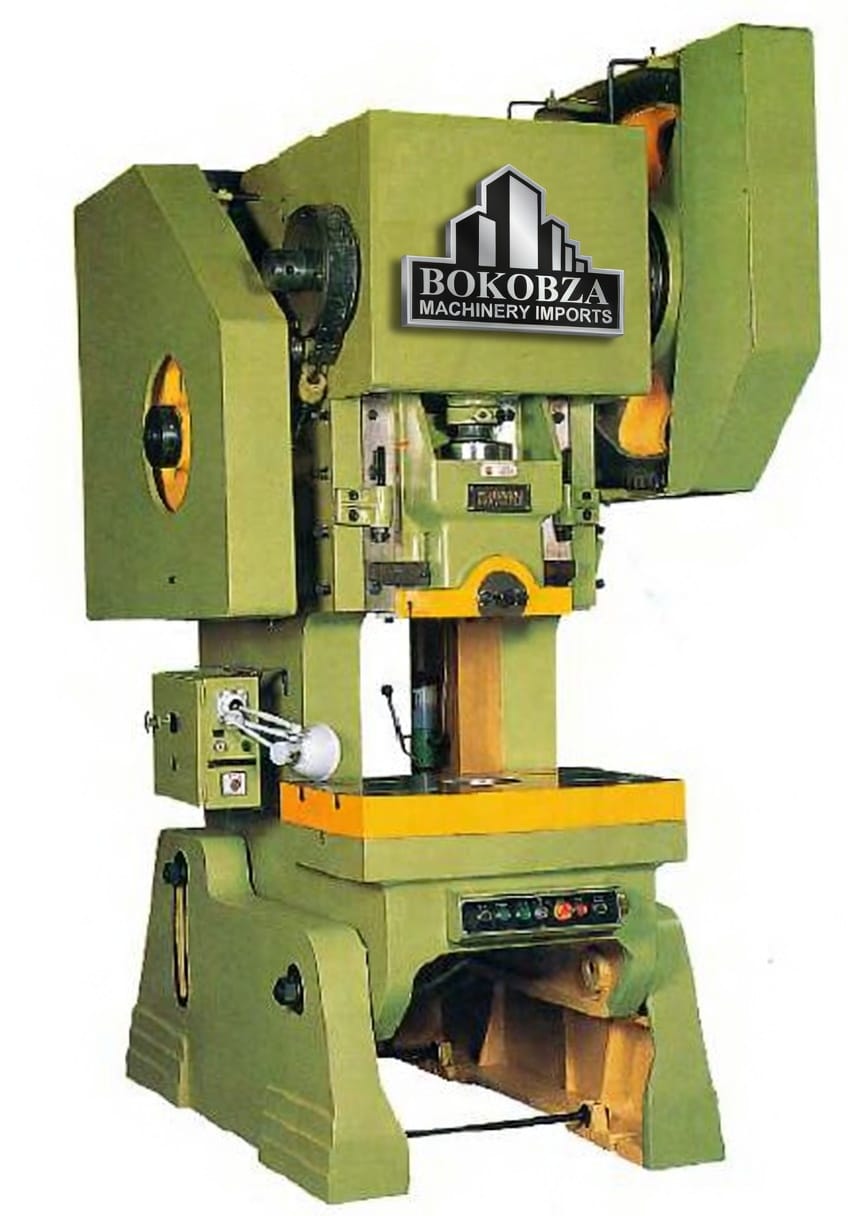

מכבש אקצנטרי דגם JC23 גב פתוח (ניתן להטיה)

קטגוריות: ,
לבירורים ושאלות נוספות

המכבש אינו מגיע עם תבניות סטנדרטיות. ייצור התבניות מתבצע בהתאמה אישית בלבד, בהתאם לדרישות הספציפיות של הלקוח.

מאפיין טכני JC23-6.3D J23-10D J23-16D J23-25D JG23-40D JC23-63D J23-80D
כושר כבישה (טון לחץ / kN) 63 100 160 250 400 630 800
מרחק נקודת כוח נומינלית (מ"מ) 2 2 2 2.5 4 4 5
מהלך הבוכנה (מ"מ) 0-40 0-60 0-70 0-80 20-120 20-120 10-130
מספר מהלכים לדקה (SPM) 170 145 125 60 55 50 45
גובה תבנית מקסימלי (מ"מ) 105 130 170 180 220 260 270
כיוונון גובה הבוכנה (מ"מ) 20 35 30 45 70 80 80
מרחק בין מרכז הבוכנה לגוף (מ"מ) 110 130 170 210 260 260 270
מידות פלטת השולחן עומק×רוחב (מ"מ) 200×310 240×360 320×480 400×600 480×710 480×710 520×860
קדח בשולחן - קוטר עליון×עומק×קוטר תחתון (מ"מ) φ60 φ120×20×φ100 φ100 φ120 φ220×25×φ180 φ200×45×φ180 φ200×45×φ180
עובי פלטת השולחן (מ"מ) 40 50 60 70 80 90 100
פתח בשולחן - קוטר×עומק×רוחב (מ"מ) φ140×110×160 φ130×90×180 φ210×160×240 φ180×130×260 φ200×150×300 φ250×200×340 φ250×200×340
שטח פני הבוכנה עומק×רוחב (מ"מ) 120×140 150×170 180×200 210×250 270×320 280×320 280×380
חור הקיבוע לציוד - קוטר×עומק (מ"מ) φ30×55 φ30×55 φ40×60 φ40×70 φ50×70 φ50×80 φ60×75
זווית הטיה מקסימלית (מעלות) 30° 25° 25° 25° 25° 25° 20°
מרחק בין עמודים (מ"מ) 150 180 220 260 300 350 410
הספק מנוע (kW) 0.75 1.1 1.5 2.2 4 5.5 7.5
מידות חיצוניות עומק×רוחב×גובה (מ"מ) 780×610×1505 915×700×1690 1150×900×1910 1325×990×2140 1600×1180×2310 1810×1350×2640 1810×1410×2790
משקל נקי (ק"ג) 360 600 1080 1900 3180 4218 5240
מאפיינים מרכזיים:
    • גוף מוטה: גוף המכונה ניתן להטיה (עד 30 מעלות בדגם זה), מה שמאפשר למוצרים המוגמרים או לשאריות המתכת להחליק החוצה באופן אוטומטי בעזרת כוח המשיכה, ובכך לייעל את קצב הייצור.
    • גל ארכובה אופקי (הוריזונטלי): מבנה המקנה יציבות וקלות בתחזוקה השוטפת.
    • מצמד (קלאץ') קשיח: מנגנון מכני פשוט ואמין המיועד לעבודה מאומצת ורציפה.
    • מנגנון כיוונון מהלך: דגמי ה-"D" (כמו ה-10D) מצוידים במכשיר כיוונון המותקן על גל הארכובה, המאפשר לשנות את אורך המהלך בהתאם לצורכי העבודה הספציפיים.
    • מחוון גובה סגירה: כיוונון גובה הסגירה הידני כולל תצוגת סקלה המאפשרת דיוק בחזרה על הגדרות עבור תבניות שונות.

שימושים נפוצים בתעשייה:
המכבש הינו רב-תכליתית (פרס אוניברסלי) ומתאים למגוון פעולות בעיבוד קר של פחים:
    • ניקוב (Punching): יצירת חורים מדויקים.
    • חיתוך/גזירה (Blanking): הפרדת חלק מהפח לפי צורה מוגדרת.
    • כיפוף (Bending): יצירת זוויות בחלקי פח.
    • מתיחה רדודה (Shallow Stretching): עיצוב נפחי בסיסי של הפח.

בטיחות ותחזוקה:
  • הפעלה: לרוב המכונה מגיעה עם אפשרות להפעלה באמצעות דוושת רגל או כפתורי הפעלה בשתי ידיים (Anti-tie down) להגברת בטיחות המפעיל.
  • אופציות הגנה: ניתן להוסיף וילונות אור (Light Curtains) או מגני בטיחות פיזיים סביב אזור העבודה.
  • חומרי מבנה: גוף המכונה עשוי לרוב מיציקת ברזל קשיחה המפחיתה ויברציות ושומרת על דיוק התבנית לאורך זמן.

* תמונות להמחשה בלבד
