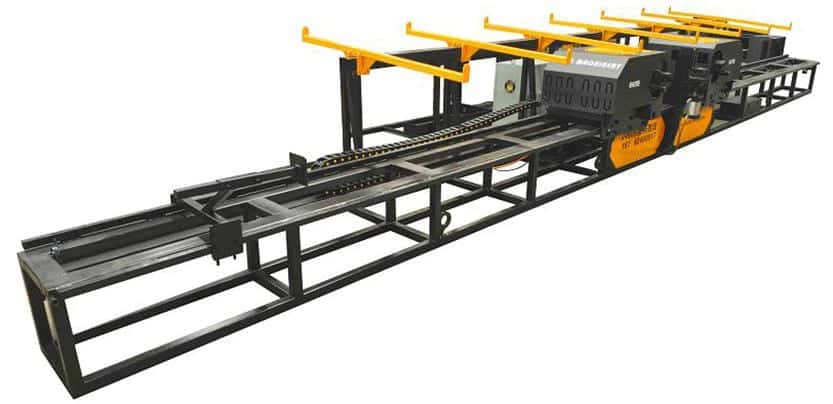

מכונת CNC כיפוף מוטות אנכי LSW-28A
כיפוף מוטות ברזל תעשייתיים בקוטר עד Φ28 בכיוון קדימה ואחורה – עונה על דרישות מגוונות
גלגל תבנית כיפוף בהתאמה אישית – מאפשר כיפוף של מוטות ברזל מורכבים
אורך כיפוף מרבי: 10.5 מטר – פרקטי מאוד לשימוש
תכנות ממוחשב – יכול לשמור מאות צורות

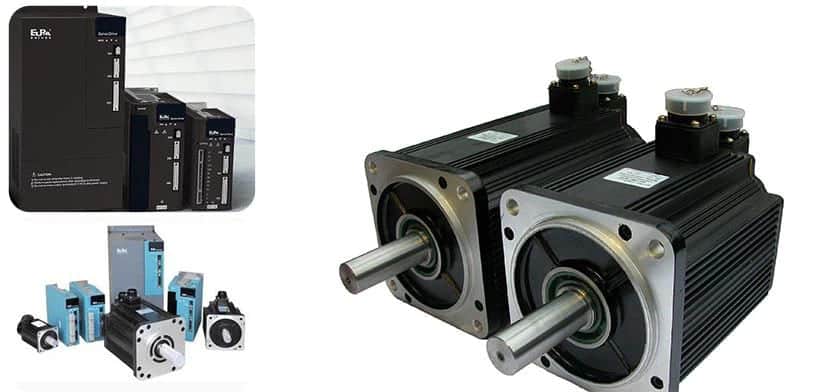

כיפוף והליכה (תנועת הראש) נשלטים כולם באמצעות מנועי סרוו – זווית כיפוף מדויקת ומידות יצירה מדויקות
מסוף בקרה עם מסך מגע – הפעלה קלה ונוחה, כיפוף אוטומטי ויצירה מהירה.

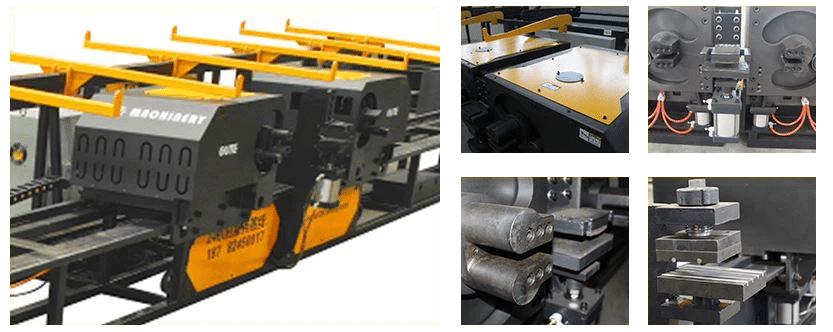

המכונה היחידה בתעשייה עם קופסה מרותכת כולה מפלדה – חזקה, עמידה ולא מתעוותת לאורך כל חיי המכונה.-
מנגנון חיבור מפוצל גמיש – נוח מאוד להובלה והעברה בין אתרים.
מדחס האוויר של מותג Jaguar, והצילינדרים של AirTAC מטייוואן – איכות מוכחת ואמינות גבוהה ביותר.
גוף המכונה מרותך כולו מחלקי פלדה בעלי חוזק גבוה ועמידות מעולה, ובמקביל מבטיח אורך חיים ארוך מאוד של גוף המכונה.
בנוסף, משולבים גלגלי שיניים מפלדה מחושלת – מה שמגדיל משמעותית את אורך חיי המוצר כולו
ישנה אפשרות לרכוש הזנה אוטומטית לאוטומציה מלאה
פונקציות:

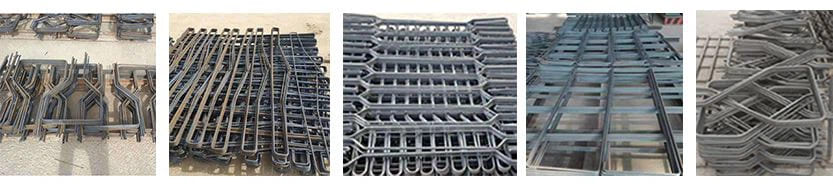

המכונה מסוגלת לעבד פרסות, ארכובות גדולות, ווים גדולים ועוד צורות נוספות.
מעבדת מוטות ברזל ישרים בקטרים Φ5–28 מ"מ.
מפרט טכני
הספק – 11 קילווואט
לחץ עבודה של מקור אוויר דחוס – 0.8MPa
זווית כיפוף מרבית – 120°- ~ 180°
אורך הארכובה (סטירופ) הארוך ביותר – 10.5 מטר
מרווח שולי מינימלי – 500 מ"מ
מהירות תנועת הראש – 0.1–1 מטר/שנייה
מהירות כיפוף מרבית – 73° לשנייה
משקל כולל – 2.4 טון
צריכת חשמל ממוצעת – 2kW לשעה

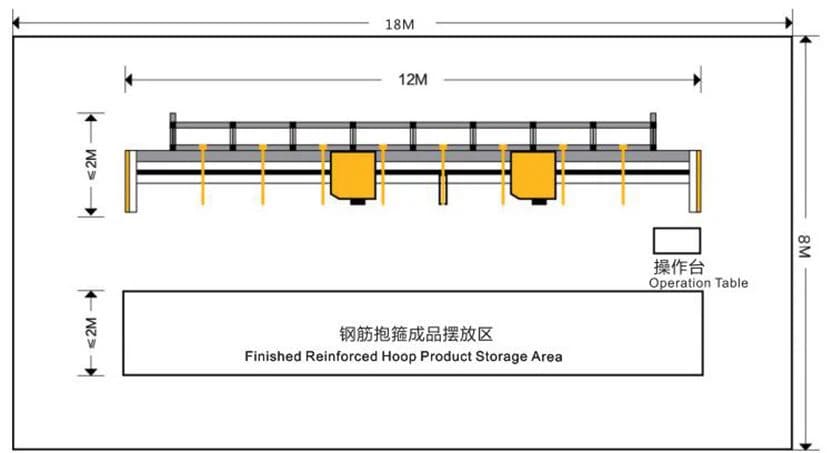

מידות – 12 × 2 × 1.4 מטר
קוטר מוטות הפלדה (מ"מ) ו מספר הכיפופים המרבי האפשרי בכל קוטר:
קוטר מוט (מ"מ) 10 12 14 16 20 22 25 28
מספר כיפופים מרבי 6 5 4 4 3 2 1 1
מערכות בקרה והנעה:
מצב שליטה ניידת: מנוע סרוו (Servo Motor)
בקרת כיפוף: מנוע סרוו (Servo Motor)
אופן פעולה (הפעלת הידוק/שחרור וכד'): פנאומטי
