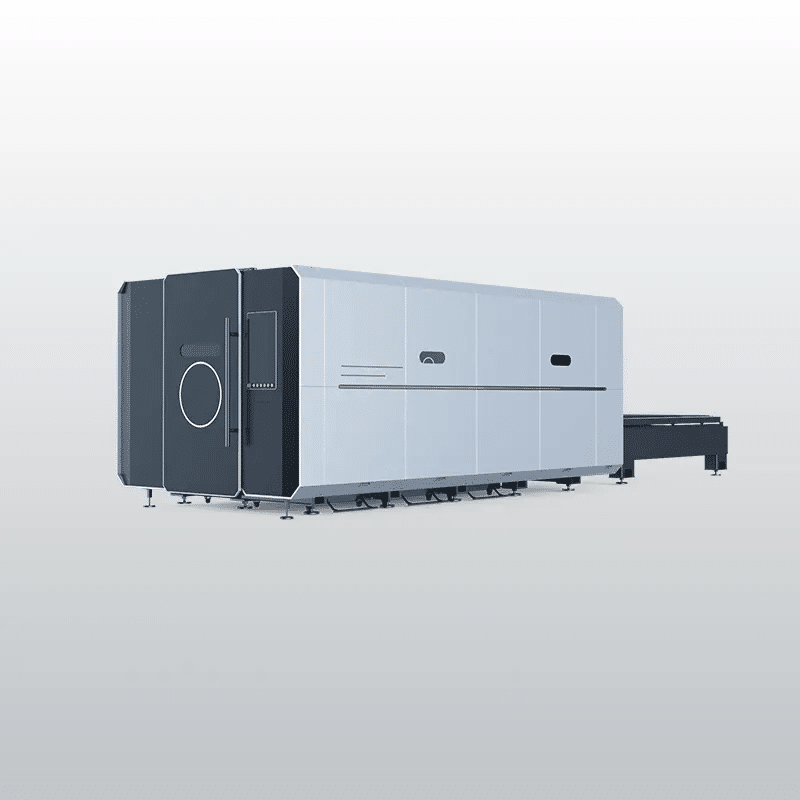

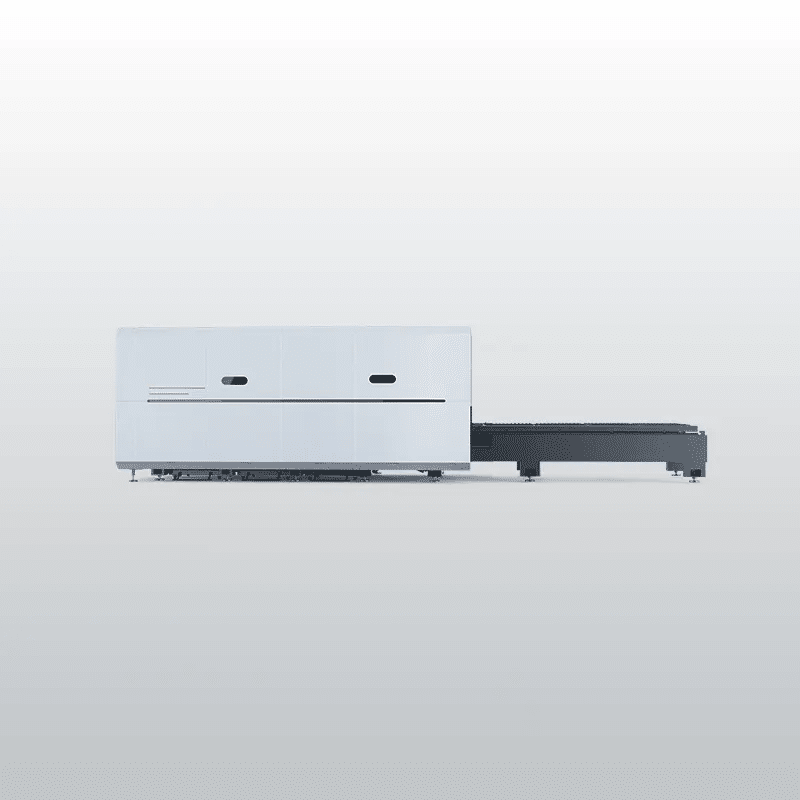

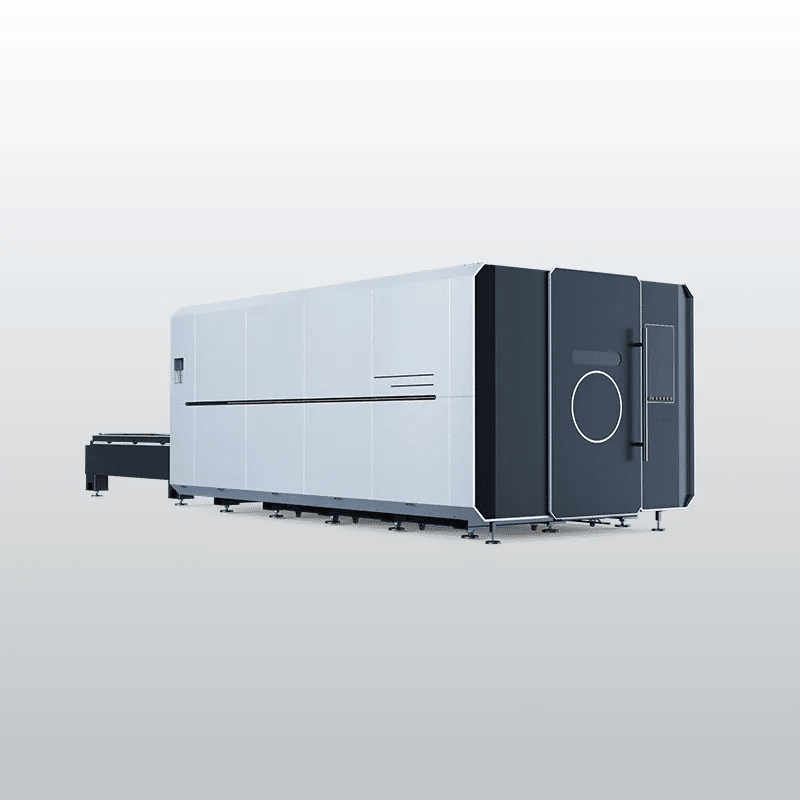

מכונת חיתוך פלטות ברזל בפייבר לייזר
לבירורים ושאלות נוספותמכונת חיתוך לוחות מתכת פייבר לייזר מסדרת GPX
מכונת לייזר עוצמתית לחיתוך לוחות במהירות גבוהה
סדרת ה-GPX מייצגת את חזית הטכנולוגיה בחיתוך לוחות מתכת. שילוב של מהירות יוצאת דופן, דיוק הנדסי ויכולת עמידה בעומסי עבודה כבדים הופכים אותה לבחירה האידיאלית עבור מפעלים וסדנאות המחפשים יעילות ללא פשרות.
🛠 מפרט דגמים מובילים:
-
- דגמים זמינים: GPX1530 | GPX2040
- שטח עיבוד:
-
- 1530X3050 מ"מ (עבור GPX1530)
- 2030X4050 מ"מ (עבור GPX2040)
-
- כושר העמסת שולחן:
-
- עד 1000 ק"ג (בעובי 30 מ"מ) להספק של ≤12kw
- עד 1900 ק"ג (בעובי 30 מ"מ) להספק של ≤12kw
-
- משקל הציוד: 6,200 ק"ג עד 7,500 ק"ג (בהתאם להספק הנבחר), המבטיח יציבות מקסימלית ומניעת רעידות בזמן חיתוך מהיר.
🏗 חומרים נתמכים:
המכונה מותאמת אישית לטיפול במגוון רחב של מתכות בדיוק מיקרוני:
- נירוסטה (Stainless Steel)
- פלדת פחמן (Carbon Steel)
- אלומיניום (Aluminum)
- נחושת (Copper)
חיתוך מהיר ויעילות שיא: קפיצת מדרגה בכושר הייצור!
חיתוך מהיר ומדויק
עבור עיבוד יעיל של לוחות מתכת בגדלים קטנים ובינוניים, המכונה מנצלת את יתרונות מערכת ה-Bus (תקשורת מהירה) המאפשרת חיתוך במהירות גבוהה המשלב עוצמה ודיוק מוחלט.
עבור עיבוד יעיל של לוחות מתכת בגדלים קטנים ובינוניים, המכונה מנצלת את יתרונות מערכת ה-Bus (תקשורת מהירה) המאפשרת חיתוך במהירות גבוהה המשלב עוצמה ודיוק מוחלט.
מקסימום תפוקה, מינימום זמן סרק
הטכנולוגיה המתקדמת מצמצמת משמעותית את זמני ה"נסיעה ריקה" (Idle Travel) בין חיתוך לחיתוך. התוצאה: זרימת עבודה רציפה וקפיצת מדרגה משמעותית בכמות החלקים המיוצרים בכל משמרת.
הטכנולוגיה המתקדמת מצמצמת משמעותית את זמני ה"נסיעה ריקה" (Idle Travel) בין חיתוך לחיתוך. התוצאה: זרימת עבודה רציפה וקפיצת מדרגה משמעותית בכמות החלקים המיוצרים בכל משמרת.
קלות תפעולית - קל ללמידה ושימוש
ממשק המשתמש תוכנן להיות אינטואיטיבי וידידותי למשתמש. המערכת מאפשרת למידה מהירה והפעלה פשוטה, כך שגם מפעילים חדשים יכולים להגיע לתוצאות מקצועיות תוך זמן קצר, מה שחוסך בעלויות הדרכה וממזער טעויות אנוש.
ממשק המשתמש תוכנן להיות אינטואיטיבי וידידותי למשתמש. המערכת מאפשרת למידה מהירה והפעלה פשוטה, כך שגם מפעילים חדשים יכולים להגיע לתוצאות מקצועיות תוך זמן קצר, מה שחוסך בעלויות הדרכה וממזער טעויות אנוש.
קשיחות מבנית גבוהה ומרכז כובד נמוך: יציבות ללא פשרות
מבנה פלדה למשימות כבדות (Heavy-Duty)
המכונה בנויה משלדת פלדה איכותית במבנה מרותך ועמיד במיוחד. שילוב זה, יחד עם תכנון הנדסי בעל מרכז כובד נמוך, מבטיח יציבות יוצאת דופן ושיכוך רעידות גם בעת חיתוך במהירויות גבוהות ותאוצות קיצוניות.
המכונה בנויה משלדת פלדה איכותית במבנה מרותך ועמיד במיוחד. שילוב זה, יחד עם תכנון הנדסי בעל מרכז כובד נמוך, מבטיח יציבות יוצאת דופן ושיכוך רעידות גם בעת חיתוך במהירויות גבוהות ותאוצות קיצוניות.
טכנולוגיית מפרקי התפשטות (Expansion Joints)
כדי להתמודד עם החום הרב הנוצר בתהליך הלייזר, הטמענו בתהליך הייצור "מפרקי התפשטות" ייחודיים. טכנולוגיה זו מונעת עיוותים תרמיים במבנה המכונה ושומרת על הדיוק לאורך זמן.
כדי להתמודד עם החום הרב הנוצר בתהליך הלייזר, הטמענו בתהליך הייצור "מפרקי התפשטות" ייחודיים. טכנולוגיה זו מונעת עיוותים תרמיים במבנה המכונה ושומרת על הדיוק לאורך זמן.
אורך חיים משופר פי 20
הודות לתכנון המוקפד ועמידות המבנה בפני טמפרטורות גבוהות, אורך חיי המכונה והרכיבים המכניים שלה מתארך משמעותית – עד פי 20 בהשוואה למבנים סטנדרטיים – מה שמבטיח לך שקט תעשייתי והחזר השקעה (ROI) לטווח ארוך.
הודות לתכנון המוקפד ועמידות המבנה בפני טמפרטורות גבוהות, אורך חיי המכונה והרכיבים המכניים שלה מתארך משמעותית – עד פי 20 בהשוואה למבנים סטנדרטיים – מה שמבטיח לך שקט תעשייתי והחזר השקעה (ROI) לטווח ארוך.

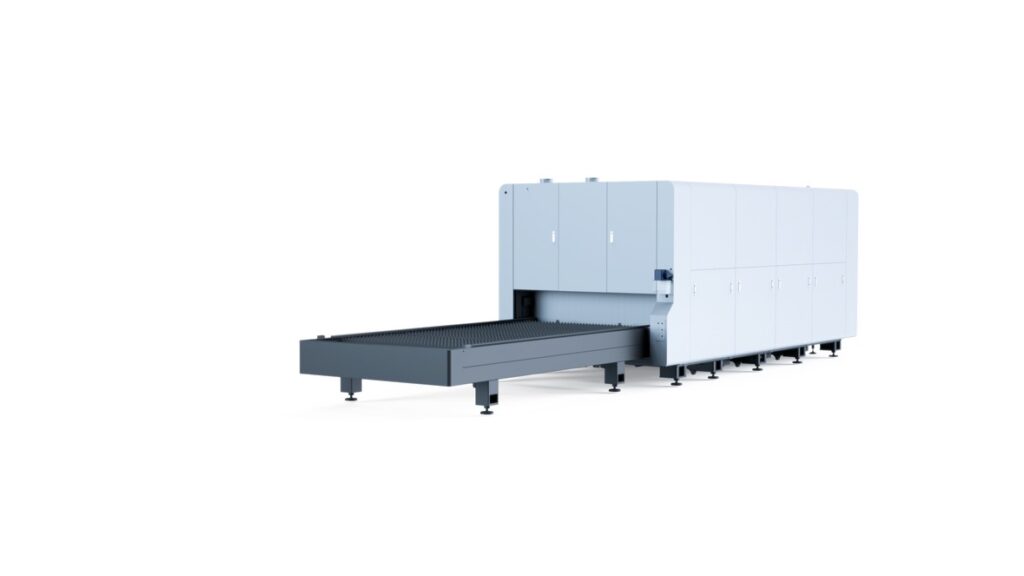

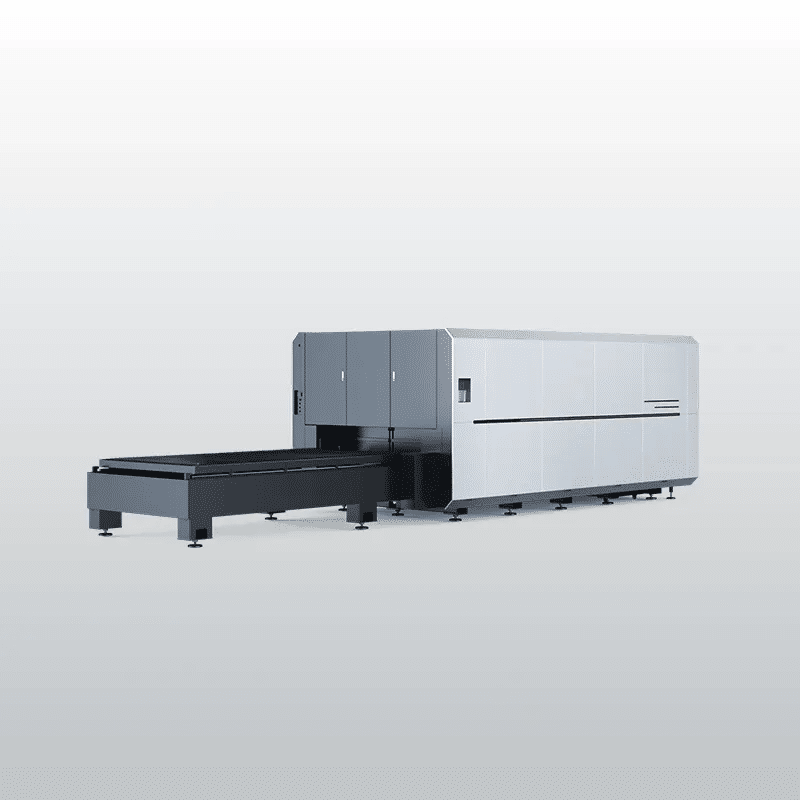

החלפה חכמה בתחנה כפולה: מקסימום תפוקה ללא הפסקות
שולחן החלפה אוטומטי ביעילות גבוהה
המכונה מצוידת במערכת משטחים כפולה להחלפה אוטומטית ומהירה. המערכת מאפשרת להעמיס את לוח החומר הבא בזמן שהמכונה מבצעת חיתוך בפועל, ובכך יוצרת מעבר רציף וללא עיכובים בין משימות עיבוד שונות.
המכונה מצוידת במערכת משטחים כפולה להחלפה אוטומטית ומהירה. המערכת מאפשרת להעמיס את לוח החומר הבא בזמן שהמכונה מבצעת חיתוך בפועל, ובכך יוצרת מעבר רציף וללא עיכובים בין משימות עיבוד שונות.
"המכונה עובדת – גם כשהאדם נח"
הטכנולוגיה מצמצמת דרמטית את זמני ההשבתה (Downtime). המערכת משיגה רציפות תפעולית מלאה המאפשרת עבודה במודל של "מכונות לעולם אינן עוצרות", מה שמבטיח ניצול מקסימלי של שעות העבודה ורווחיות גבוהה יותר לכל פרויקט.
הטכנולוגיה מצמצמת דרמטית את זמני ההשבתה (Downtime). המערכת משיגה רציפות תפעולית מלאה המאפשרת עבודה במודל של "מכונות לעולם אינן עוצרות", מה שמבטיח ניצול מקסימלי של שעות העבודה ורווחיות גבוהה יותר לכל פרויקט.
גשר קל-משקל וביצועים דינמיים מעולים
אלומיניום בתקן תעופתי (Aerospace-Grade)
גשר המכונה מיוצר מאלומיניום תעופתי מתקדם, המשלב קשיחות מבנית עם משקל קל במיוחד. התוצאה היא מבנה חסון ועמיד לאורך שנים שאינו מתפשר על מהירות.
גשר המכונה מיוצר מאלומיניום תעופתי מתקדם, המשלב קשיחות מבנית עם משקל קל במיוחד. התוצאה היא מבנה חסון ועמיד לאורך שנים שאינו מתפשר על מהירות.
נצילות דינמית מקסימלית
המשקל המופחת של הגשר מאפשר למכונה לנצל את מלוא היכולות הדינמיות של המנועים, מה שמוביל לתאוצות גבוהות ולדיוק מירבי בשינויי כיוון מהירים. שדרוג זה משפר משמעותית את יעילות העיבוד ומקצר את זמן הייצור לכל חלק.
המשקל המופחת של הגשר מאפשר למכונה לנצל את מלוא היכולות הדינמיות של המנועים, מה שמוביל לתאוצות גבוהות ולדיוק מירבי בשינויי כיוון מהירים. שדרוג זה משפר משמעותית את יעילות העיבוד ומקצר את זמן הייצור לכל חלק.
פינוי אבק אזורי ויעיל
מערכת שליטה ובקרה מפוצלת
המכונה מצוידת במערכת פינוי אבק מתקדמת הפועלת בשיטת "אזור יחיד – בקרה יחידה". המערכת משולבת עם תעלת אוויר אווירודינמית רחבה במיוחד (300x200 מ"מ), המבטיחה סילוק מהיר של עשן ושאריות חיתוך (Slag).
המכונה מצוידת במערכת פינוי אבק מתקדמת הפועלת בשיטת "אזור יחיד – בקרה יחידה". המערכת משולבת עם תעלת אוויר אווירודינמית רחבה במיוחד (300x200 מ"מ), המבטיחה סילוק מהיר של עשן ושאריות חיתוך (Slag).
שמירה על יציבות תרמית
מעבר לניקיון, המערכת פועלת בו-זמנית לפיזור חום ולייצוב הטמפרטורה סביב אזור העבודה. פעולה זו מונעת הפרעות תרמיות שעלולות להשפיע על דיוק החיתוך, ומבטיחה סביבת עבודה נקייה, בטוחה ויעילה לאורך זמן.
מעבר לניקיון, המערכת פועלת בו-זמנית לפיזור חום ולייצוב הטמפרטורה סביב אזור העבודה. פעולה זו מונעת הפרעות תרמיות שעלולות להשפיע על דיוק החיתוך, ומבטיחה סביבת עבודה נקייה, בטוחה ויעילה לאורך זמן.
תאימות לחיתוך צינורות מלבניים
הגנה תרמית ותחזוקה קלה
המכונה כוללת תכנון ייחודי המבוסס על פלדה עגולה למניעת כוויות חום (Anti-burn), יחד עם תושבת להבים ניתנת לפירוק. מבנה זה מבודד את החום המצטבר ומונע נזקי שריפה למשטח העבודה.
המכונה כוללת תכנון ייחודי המבוסס על פלדה עגולה למניעת כוויות חום (Anti-burn), יחד עם תושבת להבים ניתנת לפירוק. מבנה זה מבודד את החום המצטבר ומונע נזקי שריפה למשטח העבודה.
הארכת חיי שולחן העבודה
התכנון החכם מאפשר תחזוקה נוחה ומהירה של משטח העבודה, מגן על רכיבי המכונה מפני שחיקה תרמית ומאריך משמעותית את אורך החיים של משטחי התמיכה.
התכנון החכם מאפשר תחזוקה נוחה ומהירה של משטח העבודה, מגן על רכיבי המכונה מפני שחיקה תרמית ומאריך משמעותית את אורך החיים של משטחי התמיכה.
מיקום מובנה באמצעות סרגל מדידה
דיוק מבני מקשה אחת
רצועת הלהבים וסרגל המדידה מיוצרים כיציקה קשיחה אחת (One-piece molding). מבנה זה עמיד במיוחד בפני כיפוף או עיוותים, ומבטיח כי המדידה תישאר מדויקת גם תחת עומסי עבודה כבדים.
רצועת הלהבים וסרגל המדידה מיוצרים כיציקה קשיחה אחת (One-piece molding). מבנה זה עמיד במיוחד בפני כיפוף או עיוותים, ומבטיח כי המדידה תישאר מדויקת גם תחת עומסי עבודה כבדים.
מיקום לוחות מהיר
השילוב המובנה מאפשר למפעיל לבצע מיקום מהיר ומדויק של לוחות המתכת על גבי שולחן העבודה, מה שמקצר את זמני ההכנה לפני החיתוך ומשפר את היעילות הכוללת של תהליך הייצור.
השילוב המובנה מאפשר למפעיל לבצע מיקום מהיר ומדויק של לוחות המתכת על גבי שולחן העבודה, מה שמקצר את זמני ההכנה לפני החיתוך ומשפר את היעילות הכוללת של תהליך הייצור.

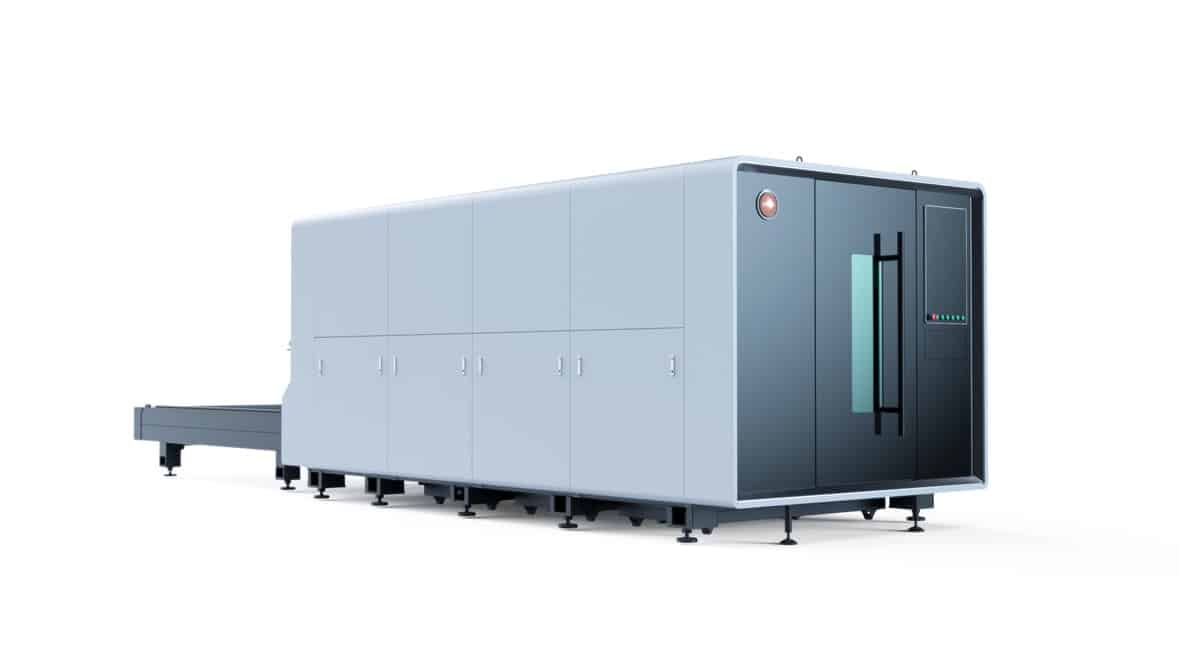

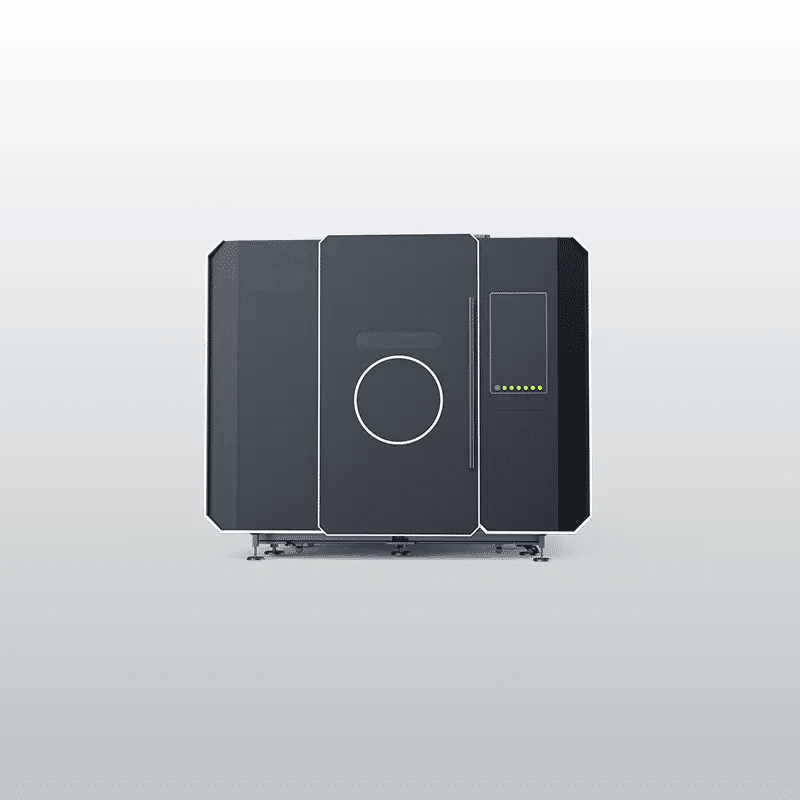

מבנה סגור לחלוטין: בטיחותי וידידותי לסביבה
עמידה בתקני מיגון אירופאיים
מעטפת המכונה המלאה תוכננה ועוצבה בהתאם לתקני הבטיחות וההגנה האירופאיים המחמירים ביותר. התכנון מבטיח סביבת עבודה בטוחה למפעיל ושומר על סטנדרטים גבוהים של שמירה על איכות הסביבה.
מעטפת המכונה המלאה תוכננה ועוצבה בהתאם לתקני הבטיחות וההגנה האירופאיים המחמירים ביותר. התכנון מבטיח סביבת עבודה בטוחה למפעיל ושומר על סטנדרטים גבוהים של שמירה על איכות הסביבה.
הגנה היקפית מקסימלית
המבנה הסגור מונע התזת גיצים, מבודד קרינת לייזר ישירה ומצמצם משמעותית את התפשטות העשן והאבק בחלל המפעל. כך מתקבלת סביבת עבודה נקייה ובטוחה ללא פשרות.
המבנה הסגור מונע התזת גיצים, מבודד קרינת לייזר ישירה ומצמצם משמעותית את התפשטות העשן והאבק בחלל המפעל. כך מתקבלת סביבת עבודה נקייה ובטוחה ללא פשרות.
מערכת שליטה חכמה

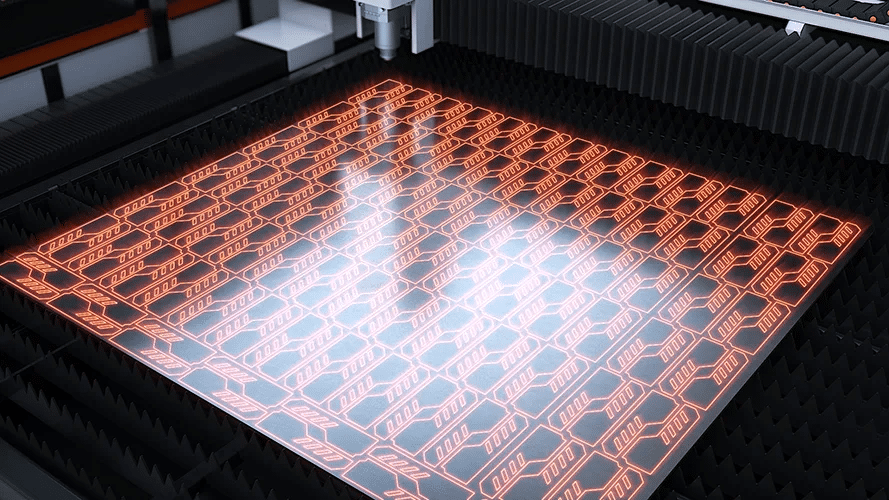

מקסום ניצול חומרי הגלם
התוכנה המתקדמת מאפשרת ניצול חכם של הלוחות, מה שמוביל לעלייה של 28% בשיעור ניצול החומר. המשמעות היא פחות פחת וחיסכון ישיר ומשמעותי בעלויות הייצור שלך.
התוכנה המתקדמת מאפשרת ניצול חכם של הלוחות, מה שמוביל לעלייה של 28% בשיעור ניצול החומר. המשמעות היא פחות פחת וחיסכון ישיר ומשמעותי בעלויות הייצור שלך.
אוטומציה חכמה לחיסכון בזמן
הודות לאלגוריתמים של סידור אוטומטי וניהול משימות חכם, המערכת מצמצמת את הצורך בתפעול ידני ב-70%. פחות התערבות אנושית פירושה פחות טעויות, עבודה מהירה יותר ושקט תעשייתי למנהל הייצור.
הודות לאלגוריתמים של סידור אוטומטי וניהול משימות חכם, המערכת מצמצמת את הצורך בתפעול ידני ב-70%. פחות התערבות אנושית פירושה פחות טעויות, עבודה מהירה יותר ושקט תעשייתי למנהל הייצור.

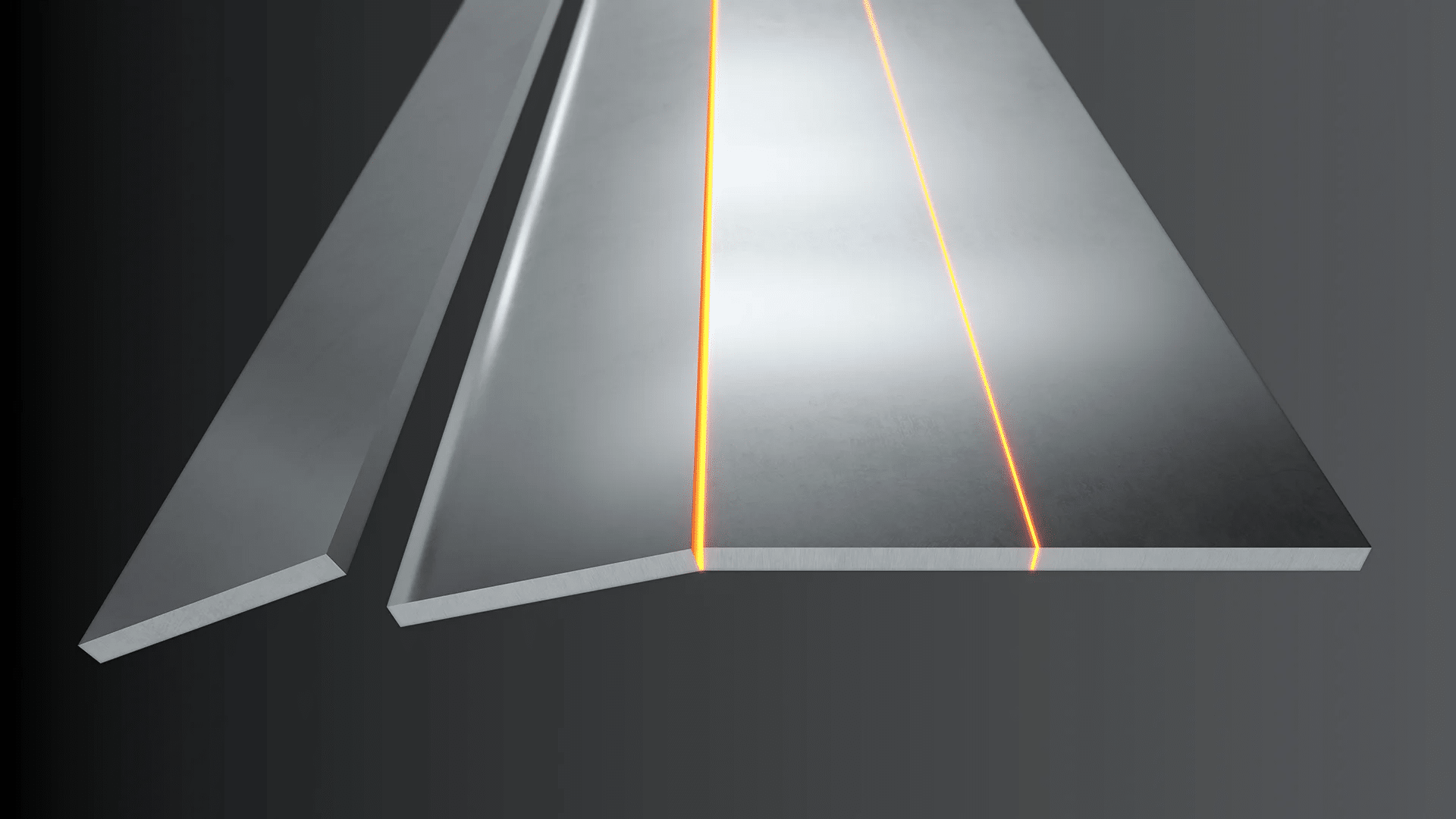

חיתוך בלחיצה אחת (One-click cut)
חיתוך מהיר וניהול שאריות חכם
המערכת מאפשרת חיתוך מהיר של הלוח בלחיצת כפתור אחת בלבד. בנוסף, המערכת מבצעת חישוב מדויק למיחזור שאריות החומר (Remnant Material), מה שמאפשר שימוש משני נוח ויעיל בשאריות הלוח וחוסך בעלויות חומר הגלם.
המערכת מאפשרת חיתוך מהיר של הלוח בלחיצת כפתור אחת בלבד. בנוסף, המערכת מבצעת חישוב מדויק למיחזור שאריות החומר (Remnant Material), מה שמאפשר שימוש משני נוח ויעיל בשאריות הלוח וחוסך בעלויות חומר הגלם.

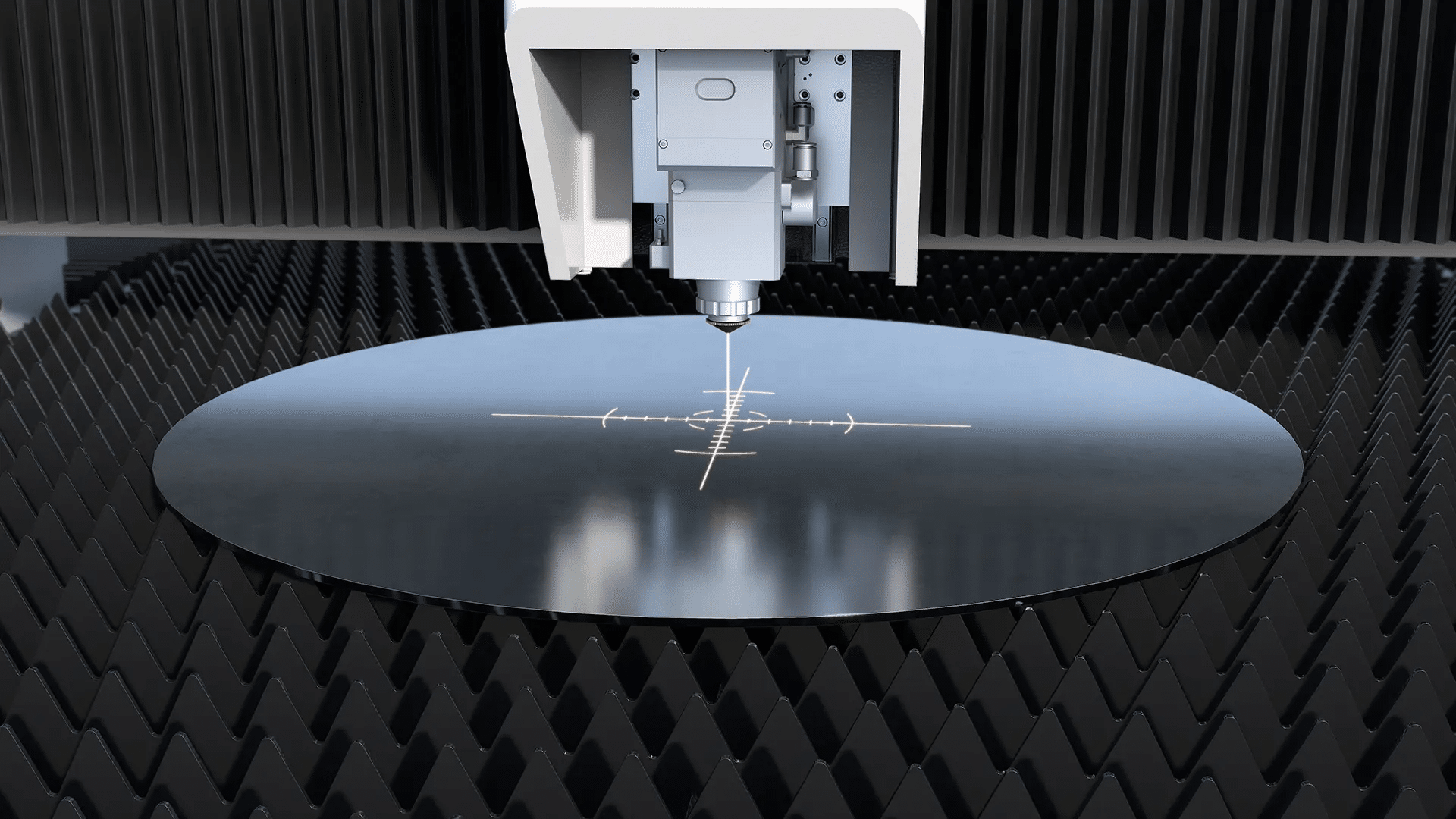

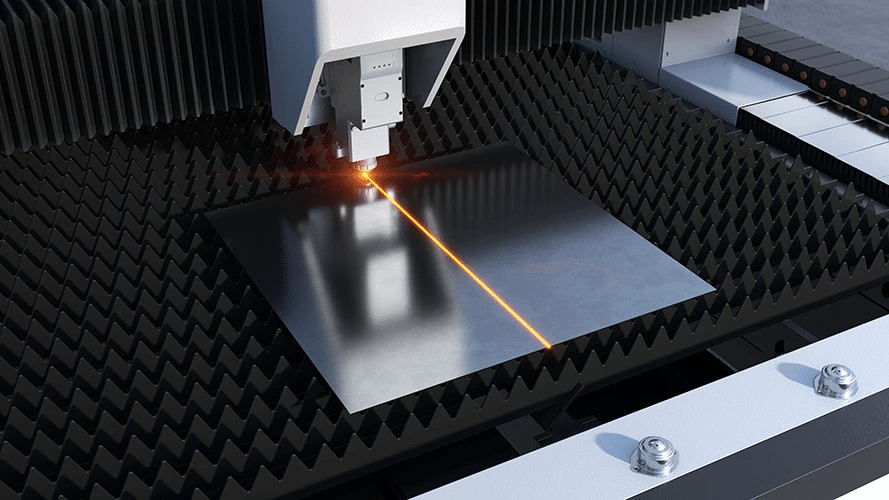

מירכוז חכם (Intelligent Centering)
איתור אוטומטי ומדויק
המערכת מאתרת באופן אוטומטי וחכם את נקודת המרכז של חומר הגלם (Workpiece). טכנולוגיה זו מצמצמת משמעותית טעויות אנוש, מבטיחה דיוק מירבי במיקום החיתוך ומשפרת את אחוז התוצרים התקינים (Yield) בכל סדרת ייצור.
המערכת מאתרת באופן אוטומטי וחכם את נקודת המרכז של חומר הגלם (Workpiece). טכנולוגיה זו מצמצמת משמעותית טעויות אנוש, מבטיחה דיוק מירבי במיקום החיתוך ומשפרת את אחוז התוצרים התקינים (Yield) בכל סדרת ייצור.
מיקרו-חיבור ללא סימנים (Markless Micro-Connection)
חיתוך חלק ורציף
טכנולוגיית ה-Micro-Connection מבטיחה משטח חיתוך חלק ונקי ללא סימנים בולטים בנקודות החיבור. תכונה זו מאפשרת חיתוך רציף של חלקים מרובים מלוח אחד בצורה אסתטית ומקצועית.
טכנולוגיית ה-Micro-Connection מבטיחה משטח חיתוך חלק ונקי ללא סימנים בולטים בנקודות החיבור. תכונה זו מאפשרת חיתוך רציף של חלקים מרובים מלוח אחד בצורה אסתטית ומקצועית.
ייצור המוני ביעילות גבוהה
היכולת לייצר חלקים המחוברים ב"מיקרו-גשרים" כמעט בלתי נראים מאפשרת חיתוך בכמויות גדולות (Batch Cutting) ללא חשש מתזוזת חלקים, מה שמבטיח תהליך ייצור יציב, מהיר ויעיל במיוחד.
היכולת לייצר חלקים המחוברים ב"מיקרו-גשרים" כמעט בלתי נראים מאפשרת חיתוך בכמויות גדולות (Batch Cutting) ללא חשש מתזוזת חלקים, מה שמבטיח תהליך ייצור יציב, מהיר ויעיל במיוחד.
מכונת חיתוך פייבר לייזר מסדרת GPX
ביצועים גבוהים | דיוק מקסימלי | החלפת משטחים מהירה
סדרת ה-GPX מציעה פתרון חיתוך תעשייתי מתקדם, המשלב מהירות עבודה יוצאת דופן עם דיוק מיקרוני. המכונה מצוידת במבנה סגור להגנה מקסימלית, מערכת החלפת משטחים אוטומטית לייעול הייצור, ורכיבים מהמותגים המובילים בעולם.
מפרט טכני ורשימת תצורות (פרמטרים)
● תצורה סטנדרטית ○ אופציונלי
| קטגוריה | תת-סעיף | GPX1530 | GPX2040 |
|---|---|---|---|
| מידע בסיסי | שטח עיבוד | 1530X3050 מ"מ | 2030X4050 מ"מ |
| כושר העמסת שולחן | ≤12kw (1000 ק"ג) 30 מ"מ | ≤12kw (1900 ק"ג) 30 מ"מ | |
| ממדי המכונה | 890027752350 מ"מ | 1070032852350 מ"מ | |
| משקל המכונה (משתנה לפי הספק) | 6200 ק"ג (≤12KW) | 7500 ק"ג (≤12KW) | |
| זמן החלפת משטחים מהיר ביותר | ≤25 שניות (ללא עומס) | ≤30 שניות (ללא עומס) | |
| מהירות לינקאז' (Linkage) מקסימלית | 130 מ'/דקה | 130 מ'/דקה | |
| תאוצת לינקאז' מקסימלית | 3G | 3G | |
| תדר Low-pass | 8HZ | 8HZ | |
| גובה הזנה | 80 מ"מ | 80 מ"מ | |
| דיוק מיקום | ±0.03mm/m | ±0.03mm/m | |
| דיוק מיקום חוזר | ±0.03 מ"מ | ±0.03 מ"מ | |
| הספק חשמלי | הספק כולל / זרם (עם לייזר 12KW) | 58KW/116A | 58KW/116A |
| הספק כולל / זרם (עם לייזר 6KW) | 30KW/60A | 30KW/60A | |
| הספק כולל / זרם (עם לייזר 3KW) | 18KW/36A | 18KW/36A | |
| פרמטרי דיוק חיתוך (נירוסטה 1 מ"מ) | עיגוליות של עיגול φ30mm | ±0.1 מ"מ | ±0.1 מ"מ |
| הפרש גודל בצלעות סמוכות (□30mm) | ±0.05 מ"מ | ±0.05 מ"מ | |
| הפרש גודל בצלעות סמוכות (□190mm) | ±0.05 מ"מ | ±0.05 מ"מ | |
| הפרש גודל באלכסון (□190mm) | ±0.1 מ"מ | ±0.1 מ"מ | |
| קונפיגורציה מכנית | מבנה גשר (Gantry) | אלומיניום פרופיל תעופתי | אלומיניום פרופיל תעופתי |
| מסילות הובלה | HIWIN (ציר Y דגם 35) | HIWIN (ציר Y דגם 35) | |
| מסרק שיניים (Gear Rack) | Xintian | Xintian | |
| מנוע סרוו ודרייבר | 3-12KW: Bochu (CypCut) S9 Bus (X:1.7KW, Y:2.4KW, Z:0.75KW) |
3-12KW: Bochu (CypCut) S9 Bus (X:2.4KW, Y:3.9KW, Z:0.75KW) |
|
| מפחית (Reducer) | משולב גיר (Integrated) | משולב גיר (Integrated) | |
| שימון אוטומטי | ● | ● | |
| עובי להב השולחן | 3 מ"מ (≤12000W) | 3 מ"מ (≤12000W) | |
| לבני אש למשטח המכונה | ○ אופציונלי מתחת ל-6KW ● סטנדרט ב-6KW ומעלה |
○ אופציונלי מתחת ל-6KW ● סטנדרט ב-6KW ומעלה |
|
| פינוי אבק אזורי | ● | ● | |
| כיסוי הגנה מלא (Fully Enclosed) | ● | ● | |
| קונפיגורציה חשמלית | רכיבים חשמליים עיקריים | ● Siemens (סימנס) | ● Siemens (סימנס) |
| מערכת בקרה + ראש חיתוך | ● <6KW: 2000E + סדרת B3 ● 6KW: 4000E + סדרת B4 ● 12KW: 6000E + סדרת B4 |
● <6KW: 2000E + סדרת B3 ● 6KW: 4000E + סדרת B4 ● 12KW: 6000E + סדרת B4 |
|
| תוכנת Nesting (סידור חלקים) | ● תוכנה מרושתת (Networked) | ● תוכנה מרושתת (Networked) | |
| שסתום פרופורציונלי לחמצן | ● | ● | |
| גודל מסך | 27 אינץ' | 27 אינץ' | |
| קונפיגורציה חכמה | מאגר נתוני תהליכי חיתוך (Database) | ● | ● |
| התרעת לחץ נמוך לגז עזר | ● | ● | |
| שסתום פרופורציונלי לחנקן | ○ אופציונלי ב-≤6KW ● סטנדרט ב-≥12KW |
○ אופציונלי ב-≤6KW ● סטנדרט ב-≥12KW |
|
| קירור נשיפה צידית | ○ אופציונלי מתחת ל-6KW ● סטנדרט ב-6KW ומעלה |
○ אופציונלי מתחת ל-6KW ● סטנדרט ב-6KW ומעלה |
|
| דלת הגנה מתרוממת פניאומטית | ● | ● | |
| ציוד עזר | צ'ילר (מקרר מים) | Xintian Water Chiller | Xintian Water Chiller |
| מערכת פינוי אבק | ● מאוורר צנטריפוגלי (5.5KW) | ● מאוורר צנטריפוגלי (5.5KW) | |
| אופציות נוספות | קולט אבק Xintian | ○ (במקום מאוורר רגיל) | ○ (במקום מאוורר רגיל) |
| פונקציית WIFI | ○ | ○ | |
| מדחס אוויר (Air Compressor) | ○ | ○ | |
| מייצב מתח (Voltage Regulator) | ○ | ○ | |
| ארון חשמל עם מיזוג אוויר | ○ | ○ | |
| משקפי מגן | ● | ● | |
| פלטות יסוד וברגי עיגון | ○ | ○ |
תכונות עיקריות (Highlights)
-
- מבנה עוצמתי ויציב: גשר אלומיניום תעופתי המבטיח מהירות תגובה גבוהה ועמידות לאורך שנים.
- דיוק ללא פשרות: שימוש במסילות HIWIN ורכיבי Siemens להבטחת חיתוך מדויק עד רמת ה-0.03 מ"מ.
- בטיחות מעל הכל: מכונה סגורה לחלוטין עם זכוכית מגן תקנית, המגנה על המפעיל ושומרת על סביבת עבודה נקייה.
- יעילות מקסימלית: מערכת החלפת משטחים אוטומטית המאפשרת טעינה ופריקה תוך כדי עבודה, לחיסכון משמעותי בזמן.
- בקרה חכמה: מסך מגע רחב (27 אינץ') ומערכת הפעלה מתקדמת הכוללת מאגר נתוני חיתוך מוטמע לייעול העבודה.
